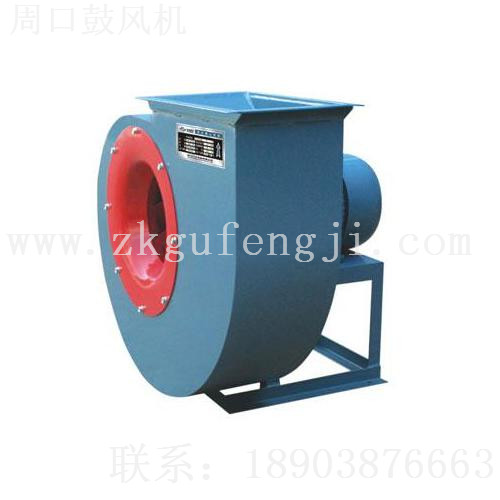

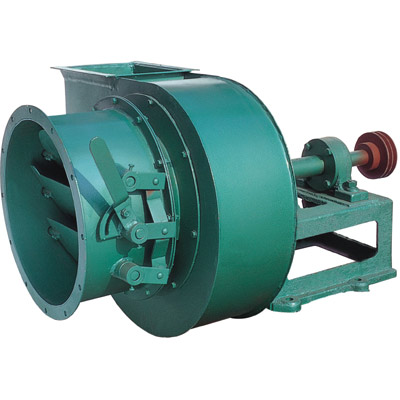

W5-47高温防腐离心风机
生产厂家：河南省鸿基鼓风机有限公司
产品规格：
销售类型：厂家直销
浏览次数：4384次
商品信息
W5-47高温防腐离心风机 - 风机用途
高温离心通风机是用来输送高温气体的专用设备，它适用于输送250～950℃的弱腐蚀性、不自燃的气体，气体含尘量及硬质颗粒浓度不大于150mg/m3。一般用于各种加热炉的排送气体。
W5-47高温防腐离心风机 - 风机型式
1、此系列风机制成单吸入，机号有№5、6、9等几种。
2、此系列风机可制成左旋和右旋两种型式，从电动机一端正视，如叶轮按顺时旋转为右旋转风机，以“右”表示；逆时针旋转，称为左旋转风机，以“左”表示。
3、风机出风口位置以机壳出风口角度表示。“左”、“右”均可制成0度、45度、90度135度、180度5种角度
W5-47高温防腐离心风机 - 结构特点
1、叶轮---由叶片、轮盖、轮盘等焊接而成材料采用耐热不锈钢，经静、动平衡及超速试验。
2、机壳--- 用钢板焊接成蜗形体。
3、传动组--由主轴、散热片、冷却轴承箱、水包带轮等组成。
W5-47高温防腐离心风机 - 性能参数
|
W5-47型高温风机参数表：
|
|
机号
|
转速
r / min
|
全 压
Pa
|
流量
m3/h
|
电 动 机
|
|
5C
t=450℃
|
2200
|
873-628
|
3583-6758
|
型号
|
功率 KW
|
|
Y112M-2
|
4
|
|
2620
|
3583-3758
|
4267-8048
|
Y132S1-2
|
5.5
|
|
2800
|
1422-1030
|
4560-8602
|
Y132S2-2
|
7.5
|
|
5C
t=600℃
|
2200
|
726-569
|
3583-6758
|
Y112M-2
|
4
|
|
2620
|
1030-146
|
4267-8048
|
Y132S1-2
|
5.5
|
|
2800
|
1167-853
|
4560-8602
|
Y132S2-2
|
7.5
|
|
6C
t=400℃
|
2520
|
1848-1342
|
7091-13377
|
Y160M2-2
|
15
|
|
8C
t=350℃
|
1860
|
1936-1408
|
12407-23403
|
Y180L-4
|
22
|
|
6C
t=450℃
|
2550
|
1373-1001
|
6331-11944
|
Y160M1-2
|
11
|
|
2620
|
1854-1354
|
7372-13908
|
Y160M2-2
|
15
|
|
2850
|
2197-1578
|
8020-15129
|
Y160L-2
|
18.5
|
|
6C
t=600℃
|
2250
|
1138-824
|
6331-11944
|
Y160M1-2
|
11
|
|
2620
|
1540-1118
|
7372-13908
|
Y160M2-2
|
15
|
|
2850
|
1825-1324
|
8020-15129
|
Y160M2-2
|
15
|
|
