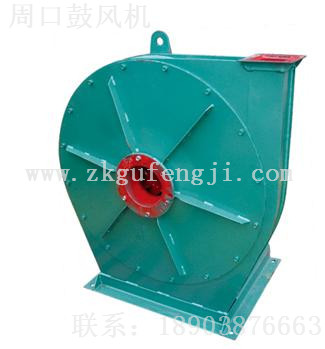

8-09型化铁炉、冲天炉专用风机
生产厂家：河南省鸿基鼓风机有限公司
产品规格：
销售类型：厂家直销
浏览次数：8169次
商品信息
8-09型化铁炉、冲天炉专用风机 - 风机用途
8-09型高压离心风机风压高，功率齐全 风机的用途 该风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机，也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体，其它性能相近者亦可选用，但输送介质的温度不得超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m³。
8-09型化铁炉、冲天炉专用风机 - 风机型式
（1）8-09型风机为单吸入，8-09型风机我公司设计机号有№6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
（2）8-09型风机机壳制成顺时针旋转或逆时针旋转两种型式。
（3）风机的出口位置以机壳的出口角度表示，“顺”、“逆”风机机壳制成0度、90度、180度。
8-09型化铁炉、冲天炉专用风机 - 结构特点
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成：
（1）叶轮：叶轮按新的高效前向风机理论设计，叶轮成形后，经静、动平衡校正，故运转平稳。
（2）机壳：用普通钢板焊接成蜗形壳整体。
（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。
（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑
8-09型化铁炉、冲天炉专用风机 - 性能参数
|
机号
|
转速
|
配用电机
|
流量
|
全压
|
|
(No)
|
(r/min)
|
(Kw-P)
|
(m³/h)
|
(Pa)
|
|
6.8A
|
2900
|
7.5-2
|
675-1215
|
10523-11347
|
|
11-2
|
1485-1754
|
11439-11341
|
|
15-2
|
2024-2295
|
11063-10634
|
|
7.1D
|
2900
|
7.5-2
|
1075
|
12021
|
|
11-2
|
1383-1690
|
12371-12471
|
|
15-2
|
2304
|
12364-12061
|
|
18.5-2
|
2612-2919
|
11594-11019
|
|
8D
|
2930
|
15-2
|
1554
|
15579
|
|
22-2
|
2442
|
16163
|
|
30-2
|
2887-3331
|
16023-15632
|
|
37-2
|
3775-4219
|
15026-14277
|
|
8.5D
|
2950
|
15-2
|
1341
|
17013
|
|
18.5-2
|
1877
|
17828
|
|
30-2
|
2414-2950
|
18347-18496
|
|
37-2
|
3487
|
18338
|
|
45-2
|
4023-4560
|
17888-17196
|
|
9D
|
2950
|
22-2
|
1591
|
19073
|
|
30-2
|
2228-2865
|
19988-20569
|
|
37-2
|
3502
|
20736
|
|
45-2
|
4138
|
20558
|
|
55-2
|
4775
|
20054
|
|
75-2
|
5412-6049
|
19278-18318
|
