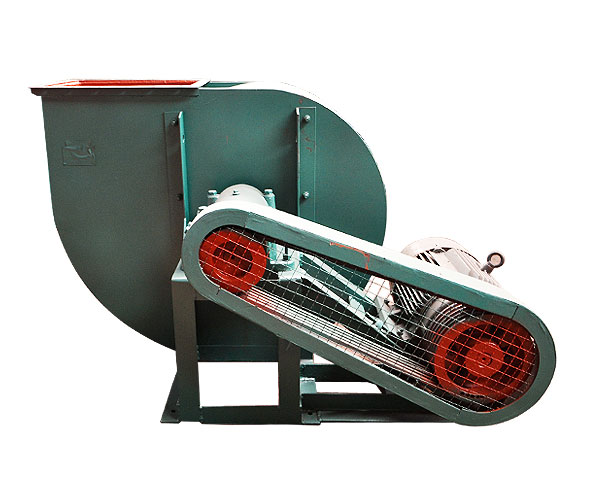

4-72、B4-72型离心通风机

生产厂家：河南省鸿基鼓风机有限公司
累计销量：21台
产品规格：
销售类型：厂家直销
浏览次数：11775次

立即订购
联系方式
	18903876663

商品信息

4-72、B4-72型离心通风机 - 风机用途

4-72 型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的，对人体无害的，对钢材无腐蚀性的气体。
B4-72 型风机可作为易燃挥发性气体的通风换气用。

4-72、B4-72型离心通风机 - 风机型式

1、每种风机机壳制成右旋转或左旋转两种型式。

2、风机的出口位置以机壳的出口角度表示。

3、风机的传动方式：有A、B、C、D四种。

4-72、B4-72型离心通风机 - 结构特点

4－72 型风机中 No 2.8～6 主要由叶轮、机壳、进风口等部分配直联电动机而组成。
No.8～20 除具有上述部分外，还有传动部分等。
1、叶轮---由10个后倾的机翼型叶片，曲线型前盘和平板后盘组成。用钢板（B4-72用铸铝合金）制造，并经过动、静平衡校正，空气性能良好，效率高，运转平稳。
2、机壳---做成两种不同形式。No.2.8～12 机壳做成整体，不能拆开，No.16～20 的机壳制成三开形式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
3、进风口--制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4、传动组--由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

4-72、B4-72型离心通风机 - 性能参数

型号№	传动方式	转速rpm	功率kw	序号	流量m3/h	全压Pa
2.8	A	2900	1.5	1	1131	994
				2	1310	966
				3	1480	933
				4	1659	887
				5	1828	836
				6	2007	770
				7	2177	702
				8	2356	606
3.2	A	2900	2.2	1	1688	1300
				2	1955	1263
				3	2209	1220
				4	2476	1160
				5	2729	1091
				6	2996	1006
				7	3250	918
				8	3517	792
3.2	A	1450	1.1	1	844	324
				2	978	315
				3	1104	304
				4	1238	289
				5	1365	272
				6	1498	251
				7	1625	229
				8	1758	198
3.6	A	2900	3	1	2664	1578
				2	3045	1531
				3	3405	1481
				4	3786	1419
				5	4146	1343
				6	4527	1256
				7	4887	1144
				8	5268	989
3.6	A	1450	1.1	1	1332	393
				2	1522	381
				3	1703	369
				4	1893	353
				5	2073	335
				6	2263	313
				7	2444	285
				8	2634	247
4	A	2900	5.5	1	4012	2014
				2	4506	1969
				3	4973	1915
				4	5468	1830
				5	5862	1723
				6	6457	1606
				7	6924	1459
				8	7419	1320
4	A	1450	1.1	1	2006	501
				2	2253	490
				3	2487	476
				4	2734	455
				5	2981	429
				6	3228	400
				7	3462	363
				8	3700	329
4.5	A	1450	1.1	1	2856	634
				2	3208	620
				3	3540	603
				4	3893	577
				5	4245	543
				6	4597	506
				7	4929	460
				8	5281	416
5	A	1450	2.2	1	3864	790
				2	4427	780
				3	4964	762
				4	5527	735
				5	6064	693
				6	6628	637
				7	7164	580
				8	7728	502
6	A	1450	4	1	6677	1139
				2	7650	1124
				3	8578	1099
				4	9551	1059
				5	10478	999
				6	11452	919
				7	12379	836
				8	13353	724
