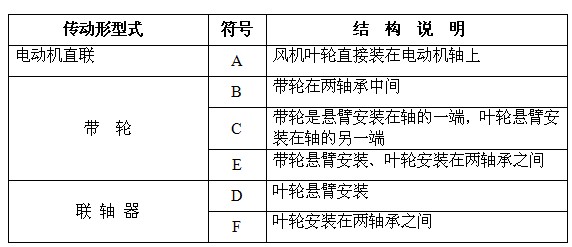

鼓风机的传动型式通常有电动机直联、带轮、联轴器等三种型式。各种传动型式的代表符号与结构说明见表格与图片解析。

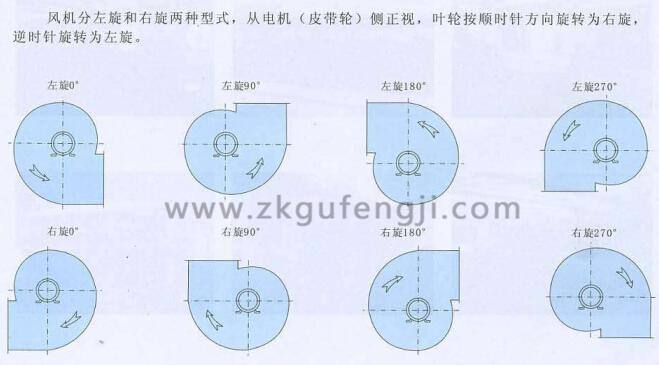

鼓风机出气口安装位置 按叶轮轮旋转方向,根据安装角的不同各规定8种基本位置(从原动机侧看)。
风量:用于表示空气流量的大小。风量=截面积*风速
常用单位:立方米/小时,即CMH,m3/h
全压:用于确定空气阻力的大小。单位:帕,Pa 全压=静压+动压
静压:用于确定气流的阻力,也就是沿程阻力(系统阻力)
动压:空气流动时自身产生的阻力。动压=1/2ρv2
转速:用于表示风机运转时的速度。单位:转/分(r/min),RPM
轴功率:风机实际耗能。单位:千瓦,Kw
电机功率:是风机所配电机的功率,一定比轴功率大。单位:Kw
噪音:用于表示风机运转时所产生的噪音的大小。单位:分贝,dB(A)
静压效率:以SE%(STATIC EFFICIENCY)表示
公式:SE%=A/B
A=风量(m3/h)*静压(Pa)
B=轴功率(Kw)*1000*3600
