T40型轴流通风机 - 风机用途
用于工厂、仓库、办公室、住宅内通风换气或加强暖气散热之用。若将机壳去掉则可作为风扇用。也可在较长的排气管道内间隔串联安装，以提高管道中的风压。通过风机的气体应不易燃、不易爆、无腐蚀性、无粘性物质及显著粉尘，其温度不得超过45℃。
T40型轴流通风机 - 风机型式
T40轴流通风机由于修改了原30K4型风机的翼型，采用了新型圆筒形轮毂结构，因而使风机的空气效率由原来的67%提高到84%，并增强了叶根处的强度。T40型轴流通风机产品按叶轮直径不同共分成十个机号，依次排列为№2.5、3、3.5、4、5、6、7、8、9、10。每一种机号的叶片又可安装成15°、20°、25°、30°、35°五种角度。由于叶轮直径大小、叶片安装角度、主轴转速快慢等不同，故其风量、风压及消耗动力亦随之不同，风压由31Pa～473Pa，风量由564m³/h～48200m³/h。本系列产品均采用叶轮直接装在电动机上的直联结构，在叶轮圆周速度不超过60m/s条件下配以三种转数：2900r/min、1450 r/min、960 r/min。面对进风口方向看叶轮均为逆时针旋转。
T40型轴流通风机 - 结构特点
T40轴流通风机由叶轮、机壳、集风器三部分组成。
1、叶轮部---由叶片、轮毂组成，叶片系圆弧薄板，由薄钢板冲压而成，按所需安装角焊于轮毂外圆上。
2、机壳部---由风筒、底座及支板等组成，均采用薄钢板及型材制成。风筒为直圆筒形，与叶轮之间有一定的间隙。
3、集风器部--为减少气流进入口的损失，集风器制成圆弧流线型，由薄钢板冲压或旋压机旋压成形。
T40型轴流通风机 - 性能参数
|
机号
|
转速
|
角度
|
风量
|
全压
|
功率
|
噪声
|
|
No
|
rpm
|
deg
|
m3/h
|
Pa
|
KW
|
dB(A)
|
|
2.5
|
2900
|
15
|
1130
|
125
|
0.09
|
67
|
|
20
|
1451
|
138
|
0.09
|
69
|
|
25
|
1861
|
140
|
0.12
|
70
|
|
30
|
2009
|
149
|
0.12
|
71
|
|
35
|
2272
|
184
|
0.18
|
73
|
|
1450
|
15
|
565
|
31
|
0.25
|
52
|
|
20
|
724
|
34
|
54
|
|
25
|
932
|
35
|
55
|
|
30
|
1012
|
37
|
56
|
|
35
|
1141
|
46
|
58
|
|
3
|
2900
|
15
|
1951
|
180
|
0.18
|
72
|
|
20
|
2498
|
199
|
0.25
|
74
|
|
25
|
3218
|
202
|
0.25
|
74
|
|
30
|
3481
|
215
|
0.37
|
76
|
|
35
|
3931
|
266
|
0.55
|
77
|
|
1450
|
15
|
976
|
45
|
0.09
|
57
|
|
20
|
1249
|
50
|
59
|
|
25
|
1609
|
51
|
61
|
|
30
|
1739
|
54
|
61
|
|
35
|
1958
|
67
|
64
|
|
3.5
|
2900
|
15
|
3100
|
245
|
0.37
|
76
|
|
20
|
3971
|
272
|
0.55
|
78
|
|
25
|
5119
|
274
|
0.55
|
79
|
|
30
|
5519
|
292
|
0.75
|
80
|
|
35
|
6239
|
363
|
1.1
|
81
|
|
1450
|
15
|
1552
|
62
|
0.06
|
61
|
|
20
|
1980
|
68
|
0.06
|
63
|
|
25
|
2560
|
69
|
0.09
|
64
|
|
30
|
2761
|
74
|
0.09
|
65
|
|
35
|
3121
|
90
|
0.12
|
67
|
|
4
|
2900
|
15
|
4630
|
321
|
1.1
|
80
|
|
20
|
5918
|
355
|
1.1
|
82
|
|
25
|
7639
|
359
|
1.1
|
83
|
|
30
|
8240
|
382
|
1.5
|
84
|
|
35
|
9310
|
473
|
2.2
|
85
|
|
1450
|
15
|
2318
|
80
|
0.25
|
65
|
|
20
|
2959
|
88
|
67
|
|
25
|
3820
|
90
|
68
|
|
30
|
4118
|
95
|
69
|
|
35
|
4658
|
119
|
72
|
|
5
|
1450
|
15
|
4522
|
125
|
0.75
|
71
|
|
20
|
5789
|
138
|
73
|
|
25
|
7448
|
140
|
74
|
|
30
|
8050
|
149
|
75
|
|
35
|
9090
|
184
|
77
|
|
960
|
15
|
2992
|
54
|
0.25
|
62
|
|
20
|
3830
|
61
|
64
|
|
25
|
4939
|
62
|
65
|
|
30
|
5332
|
66
|
66
|
|
35
|
6019
|
81
|
68
|
|
6
|
1450
|
15
|
7808
|
180
|
1.1
|
76
|
|
20
|
9990
|
200
|
1.1
|
78
|
|
25
|
12899
|
202
|
1.1
|
80
|
|
30
|
13900
|
215
|
1.5
|
80
|
|
35
|
15700
|
267
|
2.2
|
81
|
|
960
|
15
|
5159
|
79
|
0.75
|
67
|
|
20
|
6610
|
87
|
69
|
|
25
|
8867
|
88
|
71
|
|
30
|
9202
|
94
|
72
|
|
35
|
10400
|
117
|
74
|
|
7
|
1450
|
15
|
12398
|
245
|
1.5
|
78
|
|
20
|
15901
|
272
|
1.5
|
79
|
|
25
|
20498
|
274
|
2.2
|
80
|
|
30
|
22100
|
294
|
3
|
81
|
|
35
|
24998
|
363
|
4
|
83
|
|
960
|
15
|
8201
|
108
|
0.75
|
71
|
|
20
|
10501
|
119
|
0.75
|
73
|
|
25
|
13500
|
121
|
0.75
|
74
|
|
30
|
14602
|
128
|
0.75
|
75
|
|
35
|
16499
|
159
|
1.1
|
76
|
|
8
|
1450
|
15
|
18500
|
321
|
3
|
79
|
|
20
|
23699
|
355
|
4
|
80
|
|
25
|
30499
|
359
|
4
|
81
|
|
30
|
33001
|
381
|
5.5
|
83
|
|
35
|
37379
|
473
|
7.5
|
84
|
|
960
|
15
|
12301
|
140
|
1.1
|
75
|
|
20
|
15700
|
156
|
1.1
|
77
|
|
25
|
20200
|
158
|
1.1
|
78
|
|
30
|
21802
|
168
|
1.5
|
79
|
|
35
|
24700
|
208
|
2.2
|
80
|
|
9
|
960
|
15
|
17399
|
177
|
1.5
|
77
|
|
20
|
22298
|
197
|
2.2
|
78
|
|
25
|
28699
|
199
|
2.2
|
79
|
|
30
|
31100
|
212
|
3
|
80
|
|
35
|
35100
|
263
|
4
|
81
|
|
10
|
960
|
15
|
24001
|
220
|
2.2
|
79
|
|
20
|
30701
|
243
|
3
|
80
|
|
25
|
39499
|
246
|
4
|
81
|
|
30
|
42700
|
262
|
5.5
|
82
|
|
35
|
48200
|
323
|
7.5
|
83
|
|

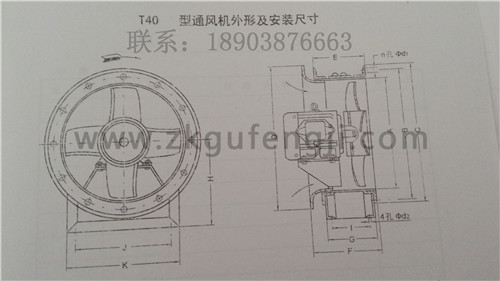

T40型轴流通风机 - 安装尺寸图
