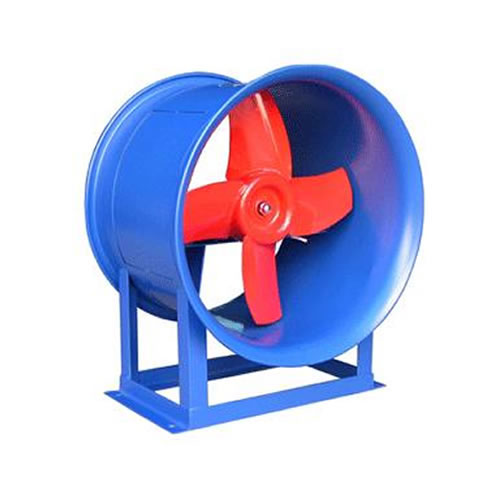

T30，BT30型轴流风机

生产厂家：河南省鸿基鼓风机有限公司
产品规格：
销售类型：厂家直销
浏览次数：6753次

立即订购
联系方式
	18903876663

商品信息

T30，BT30型轴流风机 - 风机用途

T30型轴流通风机是一种结构简单，噪音小的低压轴流通风机，用于一般工厂，仓库、办公室、住宅内的通风换气或加强暖气散热之用，如果不装风道，可作为自由风扇。

T30，BT30型轴流风机 - 风机型式

共有大小九种，叶轮直径由250mm到1000mm，分为 № 2.5 、3、 4、 5、 6、 7、 8、 9、 10号，叶片数为4片，叶片可装 15°、20°、25°、30°、35°五种角度，可以在叶片周数不超过 60米/秒的条件下选择电机转数，随每种机号的叶片安装角度不同，主轴转数不同，其风量、风压及所需功率也不同，最全压333Pa、最大风量可达46700m³/h。风机为直连传动。

T30，BT30型轴流风机 - 结构特点

本机由叶轮、风机壳、集风器三部分组成。

1、叶轮部---由叶片和轴盘组成，叶型系钢板在模具上压成，叶片按选定安装角度焊接在轴盘上，从电机一端看叶轮为顺时针方向旋转。

2、风机壳部--与支架焊在一起，用钢板与型材制成，风机壳为直筒型，与叶轮之间有一定的间隙。

3、集风器---对风机的性能影响很大，进风方向不接管道不要拆除集风器。

提示：通过该风机的气体应无腐蚀性及显著灰尘，其温度不得超过45℃。
BT30（B30K4、B03-11）型防暴轴流通风机，叶轮部分采用铝材制作（轴盘除外，）动力改防爆电机，开关用防爆开关或开关远离易爆点。
其它部分与轴流通风机材质相同，适用于化工，制药，纺织等行业空调和排送易燃挥发性气体之用，其结构与一般轴流风机配用电机相似，安装工艺及其它工艺和轴流风机相同。

T30，BT30型轴流风机 - 性能参数

T30 轴流通风机性能参数表

机号	叶轮			转速 r/min	叶片数4
	直径 mm	当量面积 m²	周速 m/sec

					叶片角度	流量 m³/h	全压Pa	效率 %	轴功率 kw	所需功率 kw	采用电机
					叶片角度	流量 m³/h	全压Pa	效率 %	轴功率 kw	所需功率 kw	型号	功率 kw
2.5	250	0.0492	38.0	2900	15 20 25 30 35	1100 1400 1740 2000 2280	117.7 117.7 132.4 137.3 147.2	0.67 0.66 0.64 0.61 0.56	0.053 0.070 0.094 0.116 0.148	0.061 0.084 0.108 0.134 0.170	IAO5612 IAO5612 IAO5612 IAO5622 IAO5622	0.12 0.12 0.12 0.18 0.18
2.5	250	0.0492	19.0	1450	15 20 25 30 35	550 700 870 1000 1140	30.4 32.3 33.4 34.3 36.2	0.67 0.6 60.64 0.61 0.56	0.007 0.009 0.012 0.017 0.019	0.008 0.011 0.014 0.020 0.021	IAO5614	0.09
3	300	0.0707	43.8	2790	15 20 25 30 35	1780 2340 2780 3230 3670	161.9 161.9 172.7 179.5 184.4	0.67 0.66 0.64 0.61 0.56	0.120 0.160 0.208 0.264 0.336	0.140 0.185 0.240 0.130 0.390	IAO5622 IAO5632 IAO5632 IAO7112 IAO7122	0.18 0.25 0.25 0.37 0.55
3	300	0.0707	21.8	1390	15 20 25 30 35	890 1170 1390 1610 1830	39.2 39.2 43.1 44.1 45.1	0.67 0.66 0.64 0.61 0.56	0.015 0.019 0.026 0.032 0.041	0.017 0.022 0.030 0.046	IAO5614	0.09
3.5	350	0.0960	53.1	2900	15 20 25 30 35	3100 3800 4800 5500 6200	235.4 255.1 259.9 274.7 294.3	0.67 0.66 0.64 0.6 0.56	0.295 0.391 0.508 0.637 0.805	0.340 0.450 0.585 0.730 0.925	IAO7112 IAO7122 IAO7132 IAO7132 Y802-2	0.370 0.55 0.75 0.75 1.10
3.5	350	0.0960	26.6	1450	15 20 25 30 35	1550 1900 2400 2750 3100	62.8 66.7 68.7 72.6 78.5	0.67 0.66 0.64 0.61 0.56	0.040 0.051 0.069 0.084 0.108	0.046 0.059 0.079 0.097 0.0124	IAO5614 IAO5614 IAO5614 IAO5634 IAO5634	0.09 0.09 0.09 0.18 0.18
4	400	0.126	58.5	2800	15 20 25 30 35	4250 5570 6640 7700 8750	287.4 287.4 308.0 319.8 327.6	0.67 0.66 0.64 0.61 0.56	0.506 0.675 0.890 1.130 1.430	0.580 0.780 1.020 1.300 1.650	IAO7132 Y801-2 Y802-2 Y90S-2 Y90S-2	0.75 0.75 1.10 1.50 2.20
4	400	0.126	29.5	1400	15 20 25 30 35	2140 2810 3340 3880 4410	72.6 72.6 78.5 81.4 83.4	0.67 0.66 0.64 0.61 0.56	0.065 0.086 0.114 0.144 0.180	0.075 0.100 0.131 0.165 0.210	IAO5614 IAO5634 IAO5634 IAO5634 IAO7124	0.09 0.18 0.18 0.18 0.25
5	500	0.196	36.8	1410	15 20 25 30 35	4150 5450 6500 7500 8550	113.7 113.7 121.6 126.5 130.5	0.67 0.66 0.64 0.61 0.56	0.197 0.261 0.343 0.435 0.555	0.230 0.300 0.395 0.500 0.650	Y801-4 Y801-4 Y801-4 Y801-4 Y802-4	0.55 0.55 0.55 0.55 0.75
5	500	0.196	25.2	960	15 20 25 30 35	2780 3640 4340 5040 5730	51.0 51.0 54.9 56.8 57.8	0.67 0.66 0.64 0.61 0.56	0.059 0.079 0.104 0.131 0.165	0.068 0.090 0.120 0.150 0.190	Y90S-6	0.75
6	600	0.283	45.5	1450	15 20 25 30 35	7250 9500 11300 13150 15000	166.8 166.8 178.5 185.4 190.3	0.67 0.66 0.64 0.61 0.56	0.500 0.670 0.875 1.110 1.420	0.575 0.770 1.010 1.160 1.630	Y90S-4 Y90S-4 Y90S-4 Y90L-4 Y100L1-4	1.1 1.1 1.1 1.5 2.2
6	600	0.283	30.2	960	15 20 25 30 35	4800 6300 7500 8700 9900	73.5 73.5 78.5 81.4 83.3	0.67 0.66 0.64 0.61 0.56	0.147 0.195 0.255 0.322 0.410	0.170 0.225 0.295 0.370 0.470	Y90S-6	0.75
7	700	0.385	53.1	1450	15 20 25 30 35	11500 15100 1800 20900 23800	227.5 227.5 243.3 253.0 258.9	0.67 0.66 0.64 0.61 0.56	1.090 1.450 1.910 2.420 3.060	1.250 1.670 2.200 2.800 3.500	Y90L-4 Y100L1-4 Y100L1-4 Y100L2-4	1.5 2.2 2.2 3.0
7	700	0.385	35.2	960	15 20 25 30 35	7650 10100 12000 13900 15800	93.1 93.1 98.1 103.0 105.0	0.67 0.66 0.64 0.61 0.56	0.296 0.396 0.512 0.655 0.825	0.340 0.455 0.500 0.750 0.950	Y90S-6 Y90S-6 Y90S-6 Y90S-6 Y90L-6	0.75 0.75 0.75 0.75 1.1
8	800	0.502	60.7	1450	15 20 25 30 35	17300 22700 27000 31300 35600	294.2 294.2 314.0 323.4 333.2	0.67 0.66 0.64 0.61 0.56	2.110 2.810 3.680 4.620 5.900	2.430 3.250 4.250 5.300 6.800	Y100L2-4 Y112M-4 Y132S-4 Y132S-4 Y132M-4	3.0 4.0 5.5 5.5 7.5
8	800	0.502	40.2	960	15 20 25 30 35	11400 14900 17800 20600 23500	130.4 130.5 139.2 145.1 149.0	0.67 0.66 0.64 0.61 0.56	0.616 0.820 1.080 1.360 1.740	0.710 0.940 1.250 1.560 2.000	Y90S-6 Y90L-6 Y100L-6 Y112M-6 Y112M-6	0.75 1.1 1.5 2.2 2.2
9	900	0.636	45.2	960	15 20 25 30 35	16200 21200 25200 29300 33400	164.8 164.8 176.6 183.4 186.4	0.67 0.66 0.64 0.61 0.56	1.110 1.470 1.930 2.450 3.100	1.280 1.700 2.220 2.820 3.600	Y100L-6 Y112M-6 Y112M-6 Y132S-6 Y132M1-6	1.5 2.2 2.2 3.0 4.0
10	1000	0.785	50.2	1000	15 20 25 30 35	22600 29700 35400 41000 46700	206.0 206.0 225.4 235.4 242.3	0.67 0.66 0.64 0.61 0.56	1.930 2.580 3.460 4.400 5.600	2.220 3.000 4.000 5.050 6.450	Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M-6	2.2 3.0 4.0 5.5 7.5
