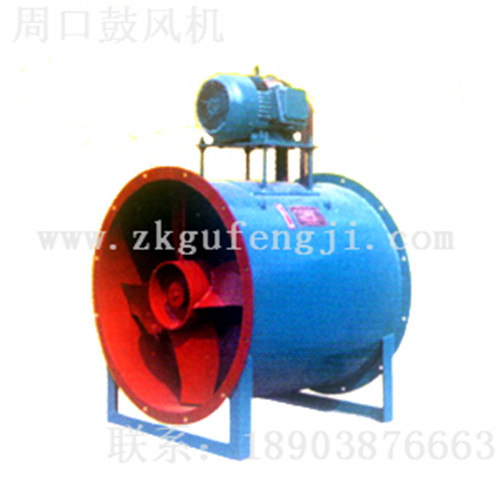

T301（GD30K2-12）型轴流通风机
生产厂家：河南省鸿基鼓风机有限公司
产品规格：
销售类型：厂家直销
浏览次数：4978次
商品信息
T301（GD30K2-12）型轴流通风机 - 风机用途
T301（GD30K2-12）型轴流通风机可输送对电动机有害之气体，它可为管道的一部分，联结于管道中间使用，适用于化工系统，造纸行业及其他工业输送各种60℃以下的介质有害气体。T301（GD30K2-12）型轴流通风机可输送对电动机有害之气体，它可为管道的一部分，联结于管道中间使用，适用于化工系统，造纸行业及其他工业输送各种60℃以下的介质有害气体。
T301（GD30K2-12）型轴流通风机 - 风机型式
按性能的要求叶片数为四片、六片，安装角度为：15°、20°、25°、30°共四种角度。本风机按其叶轮直径共分NO 6、7、8、9、10等五个机号。电动机安装在风筒上部，有可调的电机座板支承电机，并能调节中心距。全部采用三角皮带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。
T301（GD30K2-12）型轴流通风机 - 结构特点
电动机装在风筒上部，三角带传动，有可调的电机座板支撑电动机，可适当的调节中心距。传动组固定在风筒中央的密封筒内与介质隔离。因此风机可以输送潮性的及其它有害于电动机的气体。本风机可以用该变转数的方法达到改变风量和风压的目的。本风机由一般钢材焊接制成，如果输送含有腐蚀性的、易燃性的气体等，可在订货时明确提出。
T301（GD30K2-12）型轴流通风机 - 性能参数
|
机号
|
叶片
|
转速(r/min)
|
全压(Pa)
|
流量(m3/h)
|
功率(KW)
|
电机型号
|
|
数量
|
角度(度)
|
|
6
|
4
|
15-20
|
1450
|
167
|
7200-9500
|
1.1
|
Y90S-4
|
|
6
|
4
|
25-30
|
1450
|
177-185
|
11300-13150
|
2.2
|
Y100L1-4
|
|
6
|
4
|
15-35
|
960
|
74-81
|
4800-8700
|
0.75
|
Y90S-6
|
|
7
|
4
|
15-20
|
1450
|
226
|
11500-14100
|
2.2
|
Y100L1-4
|
|
7
|
4
|
25-30
|
1450
|
235-245
|
18000-20900
|
4
|
Y112M-4
|
|
7
|
4
|
15-30
|
960
|
93-103
|
7650-19900
|
1.1
|
Y90L-6
|
|
8
|
4
|
15-20
|
1450
|
294
|
17300-22000
|
5.5
|
Y132S-4
|
|
8
|
4
|
25-30
|
1450
|
314-324
|
27000-31300
|
7.5
|
Y132M-4
|
|
8
|
4
|
15-20
|
960
|
128
|
11400-14900
|
1.5
|
Y100L-6
|
|
8
|
4
|
25-30
|
960
|
137-145
|
17800-20600
|
2.2
|
Y112M-6
|
|
9
|
4
|
15-20
|
960
|
157
|
16200-21200
|
2.2
|
Y112M-6
|
|
9
|
4
|
25-30
|
960
|
177-183
|
23200-29300
|
4
|
Y132M1-6
|
|
10
|
4
|
15-20
|
960
|
206
|
22600-29700
|
4
|
Y132M1-6
|
|
10
|
4
|
25-30
|
960
|
226-235
|
35400-41000
|
7.5
|
Y160M-6
|
|
6
|
6
|
15-20
|
1450
|
186-206
|
7800-9700
|
1.1
|
Y90S-4
|
|
6
|
6
|
25-30
|
1450
|
216-235
|
12000-14000
|
2.2
|
Y100L1-4
|
|
6
|
6
|
15-30
|
960
|
78-104
|
5170-9270
|
0.75
|
Y90S-6
|
|
7
|
6
|
15-20
|
1450
|
255-284
|
12500-15000
|
2.2
|
Y100L1-4
|
|
7
|
6
|
25-30
|
1450
|
304-314
|
19000-22500
|
4
|
Y112M-4
|
|
7
|
6
|
15-30
|
960
|
103-137
|
8270-14900
|
1.1
|
Y90L-6
|
|
8
|
6
|
15-20
|
1450
|
334-373
|
1810-22650
|
5.5
|
Y132S-4
|
|
8
|
6
|
25-30
|
1450
|
392-412
|
27900-33200
|
7.5
|
Y132M-4
|
|
8
|
6
|
15-20
|
960
|
147-157
|
12000-15000
|
1.5
|
Y100L-6
|
|
8
|
6
|
25-30
|
960
|
167-177
|
18500-22000
|
2.2
|
Y112M-6
|
|
9
|
6
|
15-20
|
960
|
186-206
|
17500-21500
|
2.2
|
Y112M-6
|
|
9
|
6
|
25-30
|
960
|
216-235
|
26800-32000
|
4
|
Y132M1-6
|
|
10
|
6
|
15-20
|
960
|
226-255
|
24000-30000
|
4
|
Y132M1-6
|
|
10
|
6
|
25-30
|
960
|
275-284
|
36000-43000
|
7.5
|
Y160M-6
|

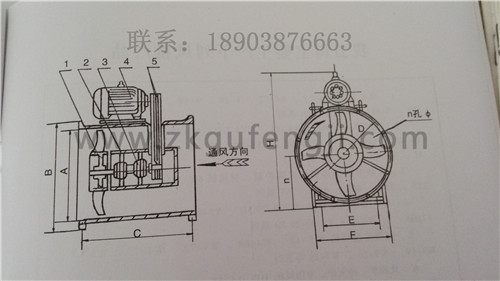

T301（GD30K2-12）型轴流通风机 - 安装尺寸图
